Kostenlose CAD Software



CAD Software Lösungen sind oft alles andere als günstig was ein guter Grund ist um den Blick einmal auf freie Software zu richten. Ein paar der vielversprechensten Software Lösungen sowie Feautures und Probleme sollen hier kurz angerissen werden.

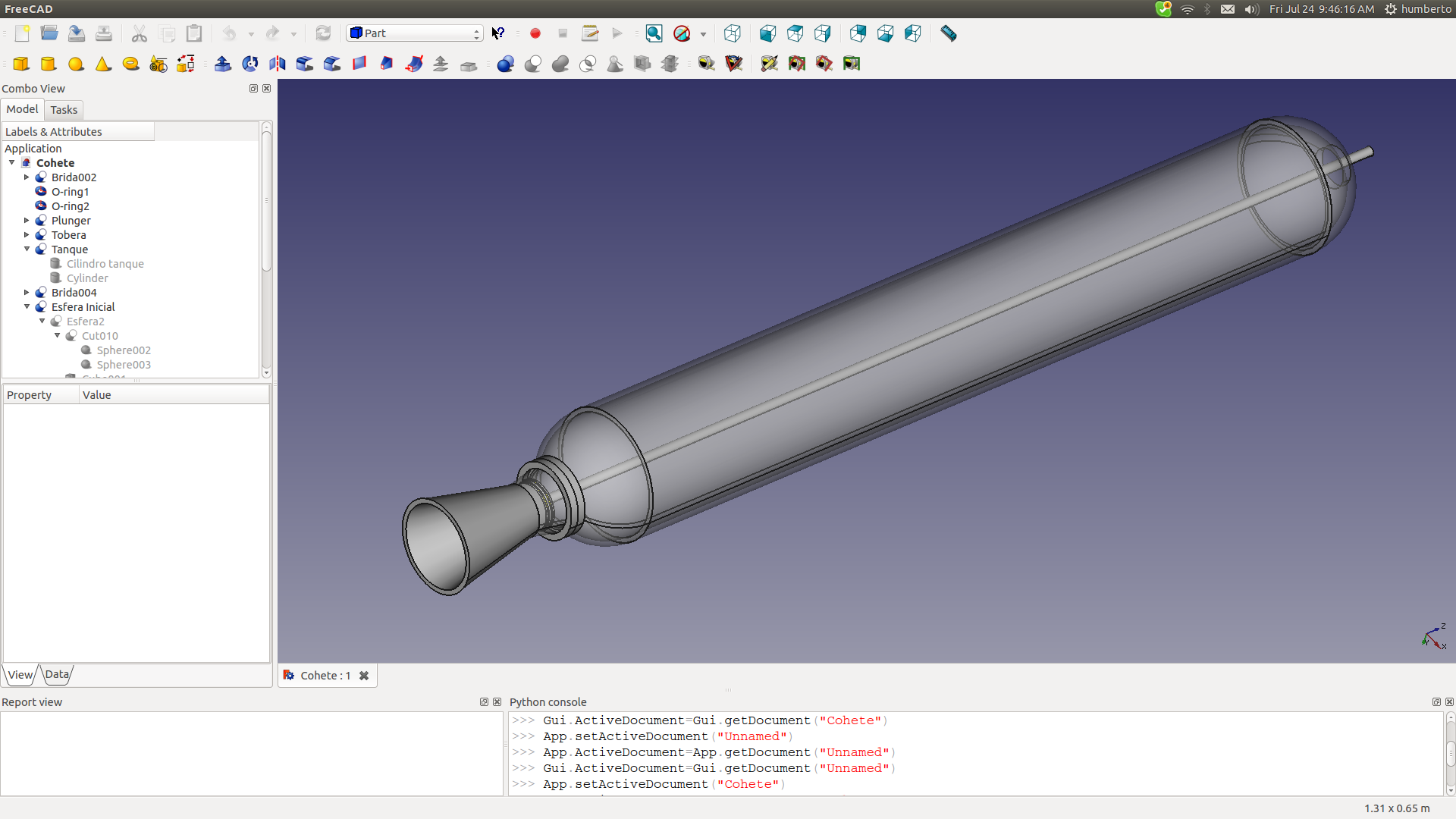

FreeCAD

FreeCAD kommt den kommerziellen Lösungen sehr nahe jedoch mit einem anderen Prinzip beim erstellen von 2D wie 3D Zeichnungen. Objekte werden hier zunächst ohne Bemaßung grob in 2D gezeichnet. Im nächsten Schritt werden sogenannte Freiheitsgrade konfiguriert. In der Praxis bedeutet dies, das den segmenten der Zeichung verschiedene Eigenschaften zugewiesen werden. Ein Quadrat hat z.B. die Eigenschaft das es 4 gleich lange Seiten besitzt welche im rechten Winkel zueinander stehen. Nachdem den Segmenten des Quadrates diese Eigenschaften zugewiesen wurden, wird nur noch das Maß EINES Segmentes benötigt, alles weitere kann und wird durch die zugewiesenen Eigenschaften berechnet.



FreeCAD ist die beste mit bekannte Alternative zu kommerziellen CAD Lösungen und führt mit etwas übung schnell zu professionellen Ergebnissen. Nachteile ergeben sich ggf. bei aufwendigeren Zeichnungen durch ein paar grundlegende Programmstrukturen. Ob man von dieser Problematik betroffen ist sollte jeder der etwas Zeit hat selbst ausprobieren.

Auf YouTube sind dazu einige Tutorials u.A. auch in deutsch zu finden.



FreeCAD bringt wie die meisten Open Source CAD Zeichenprogramme keinen Postprozessor mit.

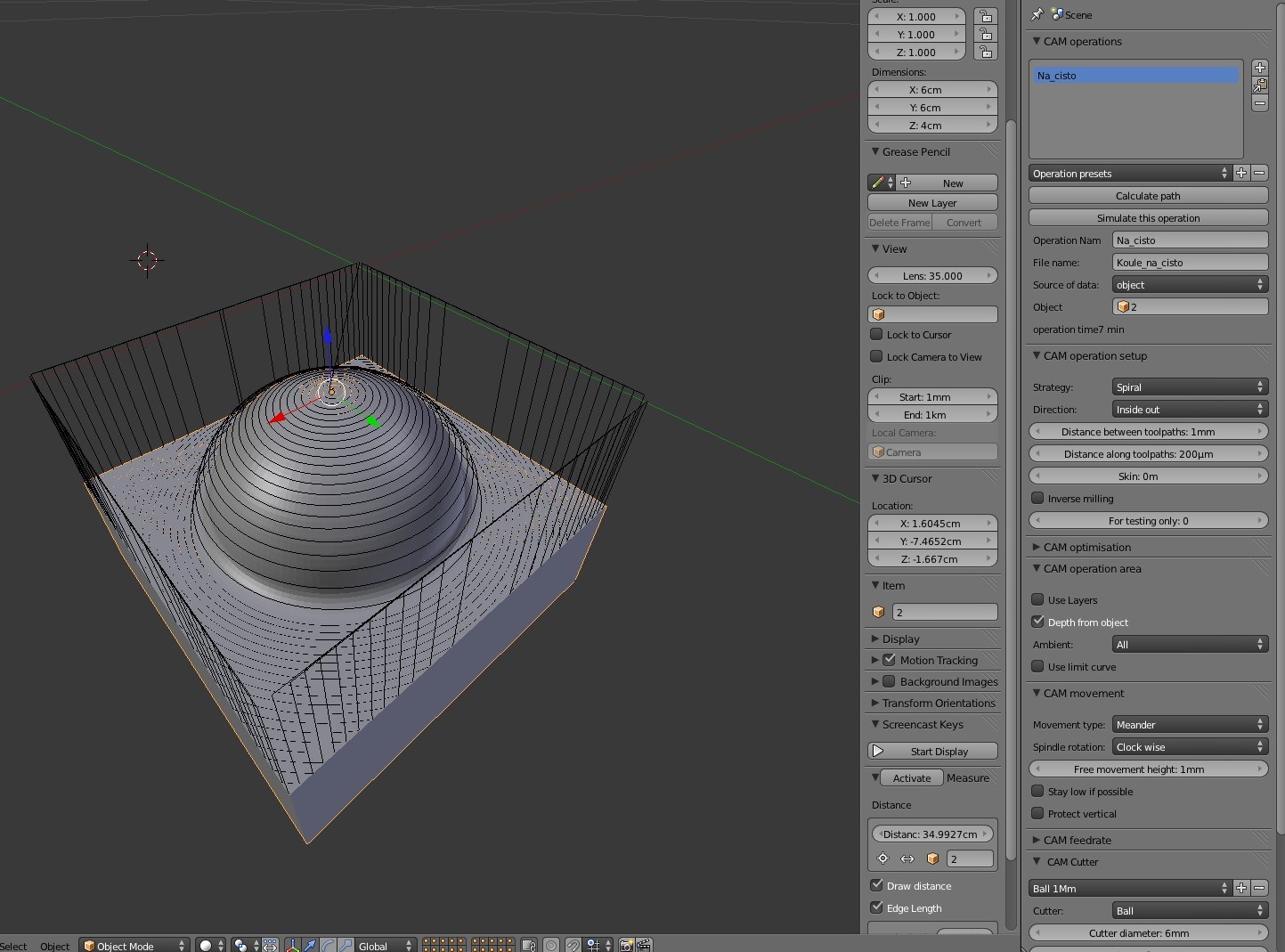

BlenderCAM



BlenderCAM ist ein "Ableger" des sehr beliebten 3D Zeichenprogrammes Blender. Blender bietet einen unfassbaren Funktionsumfang und ist nicht nur zum erstellen von 3 dimensionalen Zeichnungen konstruiert sondern beherrscht auch das fotorealistische rendern der Objekte, das erstellen und rendern von Filmen samt Motiontracking, die Entwicklung von PC Spielen und seit kurzer Zeit nun auch das Fräsen der 3D Objekte und Szenen.
Objekten können nicht nur Materialien sondern auch physikalische Eigenschaften zugewiesen werden und deren Verhalten in einer passenden Szene simuliert und realistisch visualisiert werden (DemoReel, BlenderGuru) .
Die Bedienung ist auf freies modelieren der Modelle ausgelegt, daher nimmt maßgenaues modelieren etwas mehr Zeit in Anspruch als üblich.


Die Erstellung von 3D Objekten und Szenen ist für geübte Anwender definitiv schneller als mit jeder kostenlosen oder käuflichen Lösung darüber hinaus wird eine enorme Optionsvielfalt geboten.



Der größte Vorteil ist auch der größte Nachteil der Software: Die schnelle Bedienung wird, neben der Bedienung mit der Maus, durch eine intensive Nutzung der Tastatur möglich. Das erfordert einerseits ein gutes Wissen über die Tastenbelegung und verhindert darüber hinaus eine intuitive Bedienung wie z.B. mit der Maus, Symbolleisten und Kontextmenüs. Um ein "geübter Anwender" zu werden braucht es viele Monate an intensivem Training.



BlederCAM beinhaltet neben Blender selbst ein Modul zum erstellen von GCode in Blender typischer Weise. Das Projekt ist noch relativ jung und daher nicht fehlerfrei, durch die große Resonanz im Netz kann allerdings damit gerechnet werden das sich das Projekt zügig zu einer professionellen Lösung entwicklen wird.

Tipp: Wer CAD Zeichnungen nicht nur anfertigen will sondern darüber hinaus auch das visualisieren/rendern von Objekten z.B. für Kunden in Erwägung zieht oder wer generell bereits Erfahrung mit Blender hat, der sollte hier einen Versuch wagen.

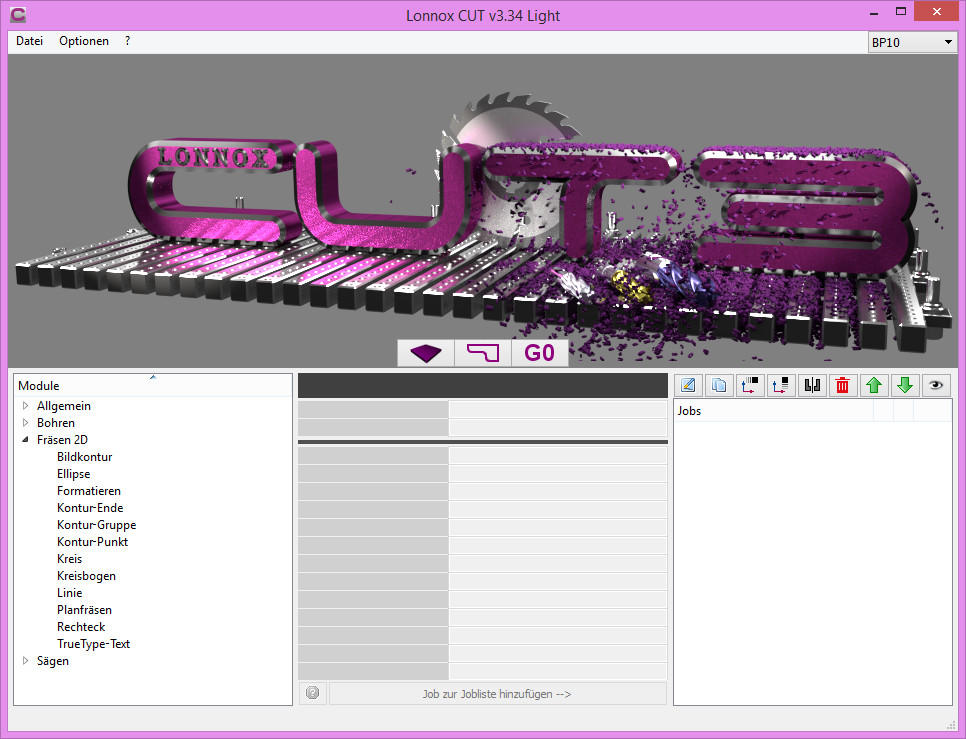

Lonnox CUT Light



Lonnox CUT Light kann bis zu einem Arbeitsbereich von 700 x 700mm im vollem Umfang frei genutzt werden. Der GCode Editor ermöglicht es auf einfachste Weise z.B. geometrische Figuren und Konturen auszufräsen, Bilder und Fotos in Fräsbahnen umzuwandeln, Schriften zu Fräsen, Bohrungen zu erstellen und vieles mehr.

Größten Vorteile der Software sind eine schnelle Bedienung, eine kurze Einarbeitungszeit, die Nutzung unter Windows wie auch Linux und die hohe kompatibilität mit LinuxCNC.

Lonnox CUT enthält bereits einen Postprozessor und bietet dadurch nicht nur Module zum Zeichnen sondern auch zum Steuern der Maschine an. Es könne so z.B. Wartezeiten eingebaut, Koordinatensysteme zurückgesetzt oder GCode Programme in Schleifen abgearbeitet werden.

Die Bedienung funktioniert nach einem einfachen Grundprinzip: Module werden ausgewählt, die nötigen Werte eingetragen und danach in einer Jobliste gespeichert. Die fertige Jobliste kann dann ohne Umwege als GCode gespeichert werden und wird von der Maschine Job für Job abgearbeitet.

Lonnox CUT bietet darüber hinaus die Möglichkeit mit speziellen Werkzeugen wie Horizontalbohrern oder Nutsägen zu arbeiten. Hierfür muss ggf. eine Werkzeugtabelle konfiguriert werden (siehe --> Lonnox CUT Einrichtung).
